無線測溫局放采集裝置：包括局放采集器和局放傳感器，傳感器安裝到開關柜電纜室內，局放采集器采集傳感器數據分析上傳到DCT30監測器。

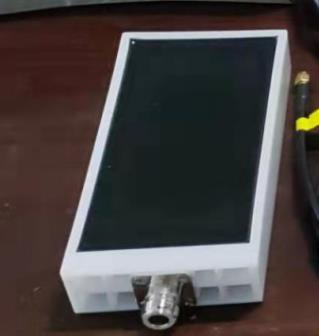

一、局放傳感器

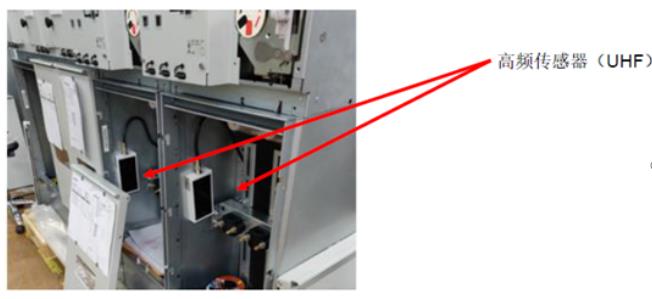

局放傳感器:系統使用內置式高頻傳感器，內置傳感器安裝在高壓柜電纜進出線倉內。

技術參數：

檢測頻帶：200MHz~2000MHz；

高頻UHF天線,無源無線原理；

信號傳輸方式：SMA；

接口：BNC。

檢測靈敏度：10pC；

負載阻抗,：50 ?；

重量：0.6Kg

尺寸：165mm*85mm*30mm

安裝方式：強磁吸附安裝

安裝位置：電纜室

防護等級：IP65

  環境條件：-20℃—+70℃,10-95% RH 非冷凝

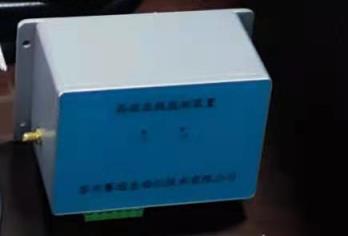

二、局放數據采集器

通過高性能的同軸電纜線將數據傳輸?shù)讲杉魃?，采集器通過485數據線傳到DCT30監測器。采集器需要AC220v電源供電。

技術參數：

一體化鋁合金設計;

電源：220V/50Hz;

外形尺寸：198mm*239mm*85mm;

通信協議：modbus RTU、具備遙信功能;

功耗：5W;

總量：0.65kg;

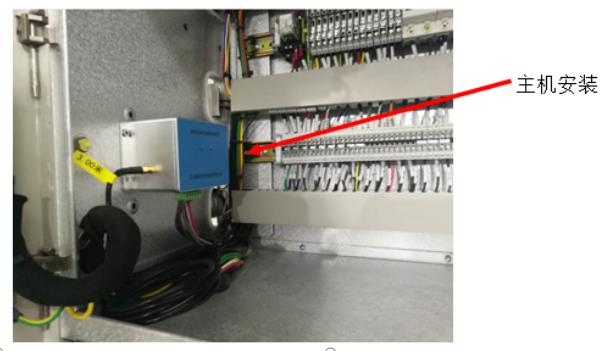

三、局放監測安裝
