一. 產品簡介

  ZR02系列智能氧氣變送器是將現場監測到的氣體濃度轉換成標準 4-20mA電流信號、在線免停車數字自由組態、適合工廠應用的LED現場顯示、傳感器更換即插即用、完全國際標準智能化的兩線制智能有毒有害氣體變送器。
  ZR02系列智能氧氣變送器具有性能好、運行穩定可靠、安裝維護方便、 測量氣體種類齊全等特點，極大的滿足了工業現場安全監測對設備高可靠性穩定運行和測量氣體種類多樣化的要求；已廣泛應用于石油、化工、冶金、 煉化、燃氣輸配、生化醫藥及水處理等行業。

本產品經國家指定的法定權威機關審查及檢驗

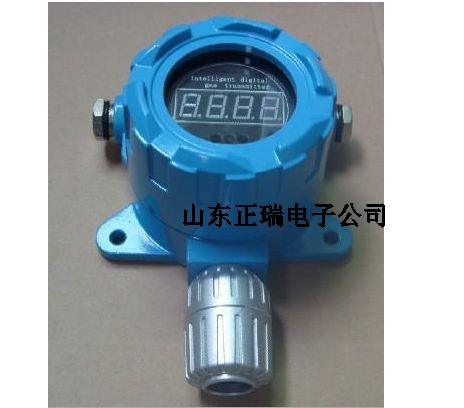

二、產品實物圖

    尺寸： 150mm（長）x 140mm（寬）x85mm（高）

     三、產品性能特點

      ◆ 標準三線制4-20mA電流信號輸出，兼容現有報警控制單元或DCS(分散控制系統)
      ◆  適合工廠應用的LED現場顯示（可選液晶顯示）
      ◆ 傳感器故障自動識別并現場顯示，同時輸出相應故障電流信號
      ◆ -30～+60℃溫度數字自動跟蹤補償，測量準確
      ◆ 標準三按鍵實現單人單點現場維護
      ◆  現場兩級光報警，繼電器輸出（外接聲光報警器或驅動排風等外設設備

     四、產品技術參數

     檢測氣體 氧氣
     傳感器 電化學原理
     量程 0-30%VOL
     報警點 低報18%VOL，高報23%VOL,報警點可自行設置。
     響應時間 小于30秒
     輸出信號 4～20mA標準信號兩線制輸出（可燃氣為三線制）總線制485輸出 繼電器信號
     傳輸電纜 二芯屏蔽電纜（可燃氣用三芯屏蔽電纜），截面2×1.5mm2，外徑￠10mm
     傳輸距離 ≤1000m
     工作電壓 24VDC±15%
     工作電流 可燃氣為120mA，其它≤50 mA
     顯示模式 LED數碼管顯示（可選液晶顯示）
     環境溫度 －20℃~+60℃
     相對濕度 ≤90%Ｒ.Ｈ
     濕度范圍 15% - 95% RH (非凝結)
     殼體 壓鑄鋁殼體
     尺寸 150mm（長）x 140mm（寬）x85mm（高）
     進線口 不銹鋼防爆防水接頭（鎖線徑8mm）
     安裝方式 壁掛式，管裝式
     防爆等級 Exd IICT6(隔爆應用)；ExiaIICT4(本安應用)
     防護等級 IP66

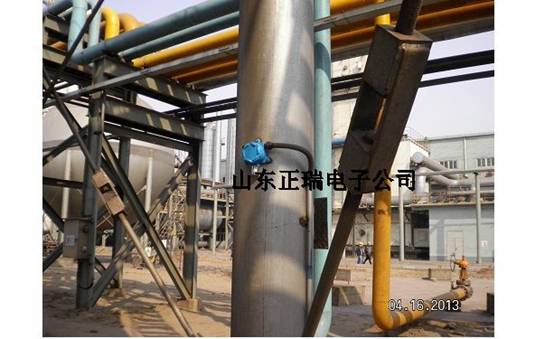

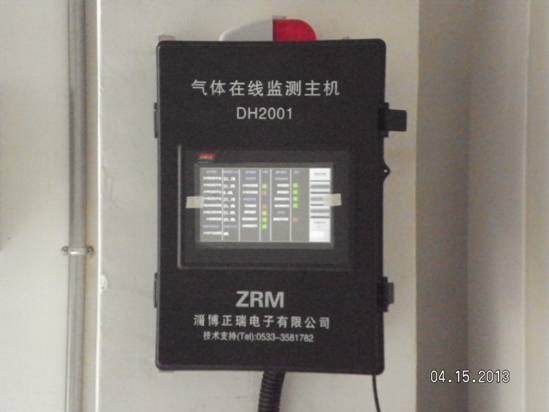

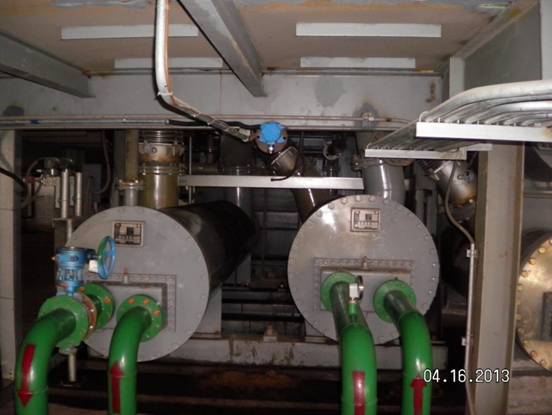

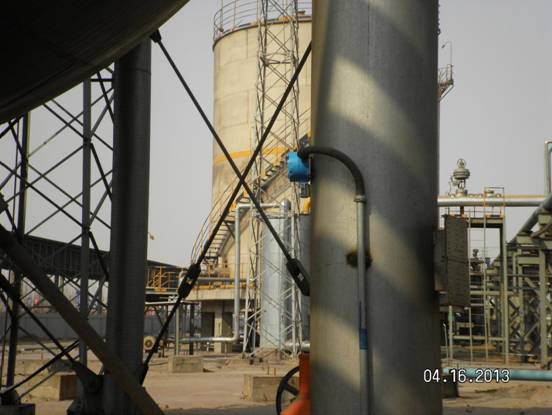

五、現場安裝圖片
